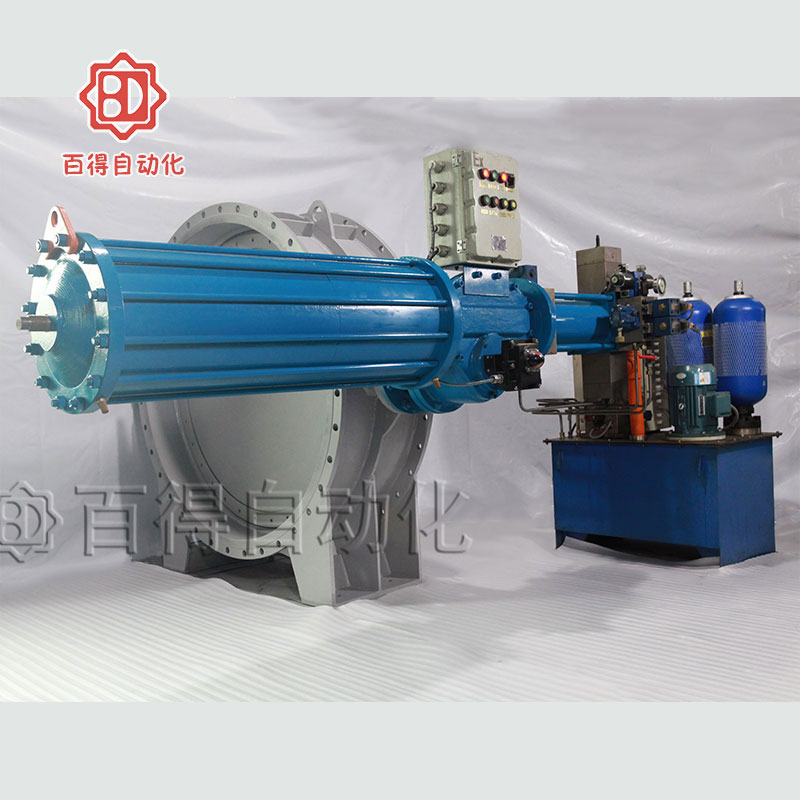

百得生產的鋼廠TRT系統防爆快關閥采用具備防爆資質的油泵電機、電磁閥、壓力繼電器、壓力變送器、行程開關、電控箱、液位繼電器等等防爆電子元器件，可安全使用于高爐爐頂煤氣余壓透平發電裝置中易燃易爆氣體的輸送和控制。
產品參數
產品名稱：鋼廠TRT系統防爆快關閥
所屬系列：液控快速關閉閥
公稱通徑：DN150～DN4000
公稱壓力：PN2.5～PN40
適用介質：水、蒸汽、氣體、油品等
介質溫度：≤400℃
開閥時間：10～90秒(可調)
正常關閥：10～90秒(可調)
快速關閥：0.3～0.8秒
全開狀態最小流阻系數：0.1
動力電源：AC380V
可選控制電源：AC220V、DC220V、DC110V、DC24V
可控制動作：開閥、關閥、停止、15度游動、快關、遠程故障聯鎖快關
遠程信號類型：無源的開關量信號、4～20mA模擬量信號
|
液控快速關閉閥液壓站
液壓元件配置清單
|
|
序號
|
名稱
|
生產廠家
|
備注
|
|
1
|
電機
|
大速電機
|
西門子ABB
|
|
2
|
油泵
|
合肥長源
|
長江液壓、力士樂、油研、派克、阿托斯、威格士、臺灣鈺盟
|
|
3
|
蓄能器
|
寧波朝日
|
天津布柯瑪、派克
|
|
4
|
電磁換向閥
|
北京華德
|
油研、力士樂、阿托斯、威格士
|
|
5
|
節流閥
|
北京華德
|
油研、力士樂、阿托斯、威格士
|
|
6
|
液控單向閥
|
北京華德
|
油研、力士樂、阿托斯、威格士
|
|
7
|
電磁球閥
|
北京華德
|
油研、力士樂、阿托斯、威格士
|
|
8
|
智能壓力控制器
|
上海歐士倫
|
SOR、UE、日本橫河
|
|
9
|
壓力變送器
|
蘇科儀表
|
羅斯蒙特、橫河
|
|
|
插裝閥
|
上海航海
|
|
|
10
|
直動式溢流閥
|
寧波克泰
|
中英合資、進口
|
|
11
|
單向閥
|
寧波克泰
|
中英合資、進口
|
|
12
|
電磁閥(常閉)
|
寧波克泰
|
中英合資、進口
|
|
13
|
節流閥
|
寧波克泰
|
中英合資、進口
|
|
14
|
截止閥
|
寧波克泰
|
中英合資、進口
|
|
15
|
空氣濾清器
|
黎明液壓
|
|
|
16
|
壓力表
|
黎明液壓
|
|
|
17
|
充氣工具
|
黎明液壓
|
|
|
18
|
膠管接頭
|
黎明液壓
|
|
|
液控快速關閉閥液壓站
電氣元件配置清單
|
|
序號
|
名稱
|
生產廠家
|
產地
|
備注
|
|
1
|
斷路器
|
Schnider
|
法國
|
|
|
2
|
開關電源
|
Schnider
|
法國
|
|
|
3
|
可編程PLC
|
西門子
|
德國
|
|
|
4
|
交流接觸器
|
Schnider
|
法國
|
|
|
5
|
小型繼電器
|
歐姆龍
|
日本
|
|
|
6
|
熱繼電器
|
Schnider
|
法國
|
|
|
7
|
轉換開關
|
Schnider
|
法國
|
|
|
8
|
按鈕開關
|
Schnider
|
法國
|
|
|
9
|
保險
|
Schnider
|
法國
|
|
|
10
|
指示燈
|
Schnider
|
法國
|
|
|
11
|
行程開關
|
歐姆龍
|
日本
|
|
|
12
|
端子
|
中南電子
|
廣東
|
|
|
13
|
就地控制箱
|
百得
|
浙江
|
|
|
14
|
智能壓力控制器
|
歐仕倫
|
上海
|
|
|
15
|
擴展模塊
|
|
|
非常配
|
|
16
|
擴展模塊
|
|
|
非常配
|
|
17
|
觸摸屏
|
|
|
非常配
|
安裝尺寸
|
鋼廠TRT系統防爆快關閥
|
|

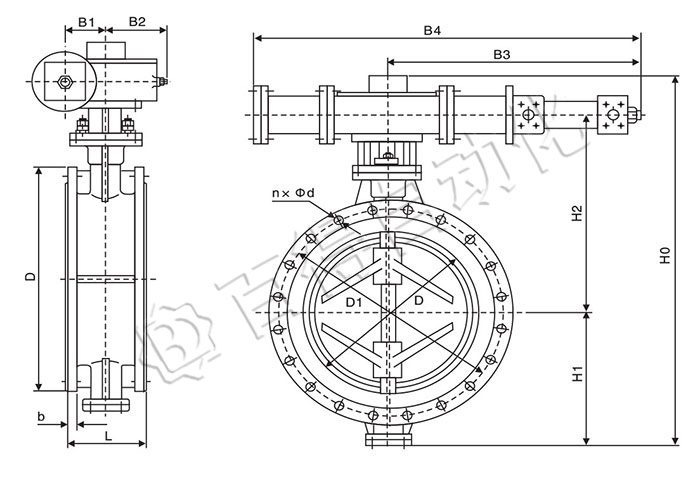

鋼廠TRT系統防爆快關閥主要外形及連接尺寸（PN1.6MPa)
|
|
單位
|
|
公稱通徑DN
|
L
|
D
|
D1
|
b
|
n
|
d
|
B1
|
B2
|
B3
|
B4
|
H1
|
H2
|
HO
|
|
200
|
152
|
340
|
295
|
24
|
12
|
23
|
128
|
150
|
880
|
1340
|
176
|
481
|
887
|
|
250
|
165
|
405
|
355
|
26
|
12
|
27
|
128
|
150
|
880
|
1340
|
210
|
518
|
958
|
|
300
|
178
|
460
|
410
|
28
|
12
|
27
|
128
|
150
|
880
|
1340
|
238
|
577
|
1045
|
|
350
|
190
|
520
|
470
|
30
|
16
|
27
|
135
|
160
|
1066
|
1722
|
270
|
617
|
1140
|
|
400
|
216
|
580
|
525
|
32
|
16
|
31
|
135
|
160
|
1066
|
1722
|
302
|
659
|
1214
|
|
450
|
222
|
640
|
585
|
34
|
20
|
31
|
135
|
160
|
1066
|
1722
|
332
|
678
|
1263
|
|
500
|
229
|
715
|
650
|
36
|
20
|
34
|
180
|
205
|
1380
|
2220
|
370
|
738
|
1370
|
|
600
|
267
|
840
|
770
|
38
|
20
|
37
|
180
|
205
|
1380
|
2220
|
432
|
827
|
1521
|
|
700
|
292
|
910
|
840
|
40
|
24
|
37
|
180
|
205
|
1380
|
2220
|
470
|
875
|
1607
|
|
800
|
318
|
1025
|
950
|
42
|
24
|
40
|
195
|
220
|
1550
|
2510
|
530
|
953
|
1763
|
|
900
|
330
|
1125
|
1050
|
44
|
28
|
40
|
195
|
220
|
1550
|
2510
|
580
|
1000
|
1860
|
|
1000
|
410
|
1255
|
1170
|
46
|
28
|
43
|
195
|
220
|
1550
|
2510
|
650
|
1092
|
2022
|
|
1200
|
470
|
1485
|
1390
|
52
|
32
|
49
|
221
|
250
|
1745
|
2777
|
765
|
1238
|
2307
|
|
1400
|
530
|
1685
|
1590
|
58
|
36
|
49
|
221
|
250
|
1745
|
2777
|
890
|
1319
|
2513
|
|
1600
|
600
|
1930
|
1820
|
64
|
40
|
56
|
221
|
250
|
1745
|
2777
|
1010
|
1429
|
2743
|
相關資質
質量管理體系認證證書中文版
質量管理體系認證證書英文版
應用案例

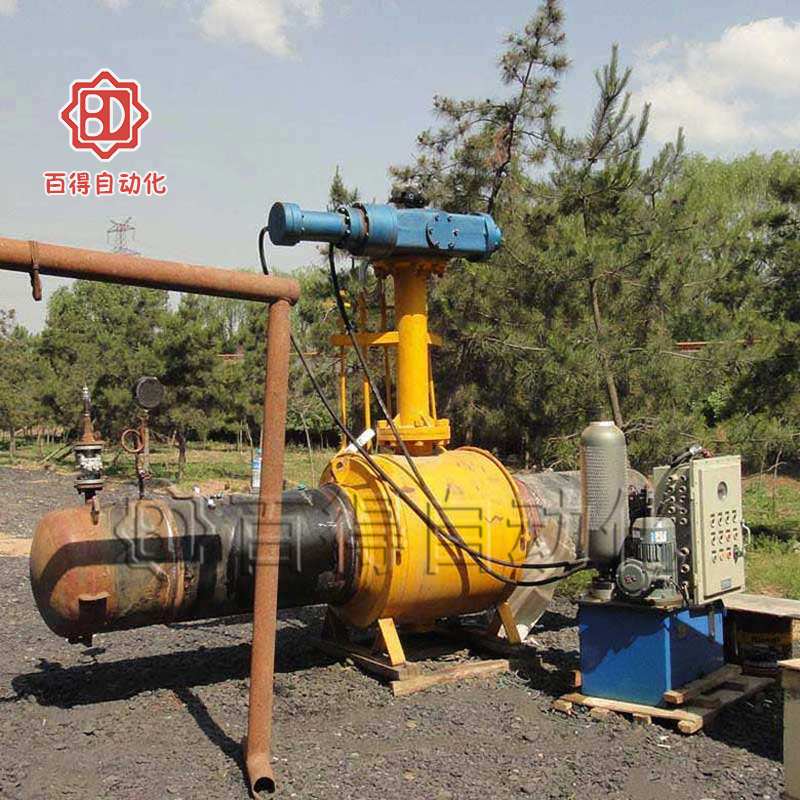

液控快關閥在天然氣管路現場打壓測試

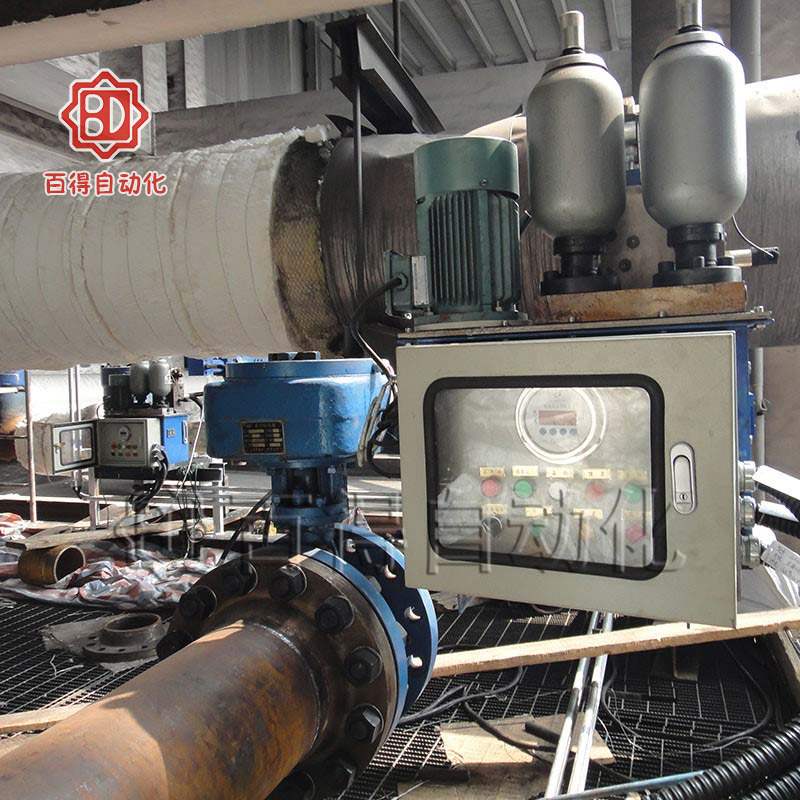

0.5秒快速關閉閥在鄂爾多斯某熱電廠工作現場
整體型快速關閉閥徐州
